Камера RTSP

Драйвер видеокамер используется для вывода видеопотока камер по протоколам RTSP, MJPEG и JPEG на мнемосхемах проекта.

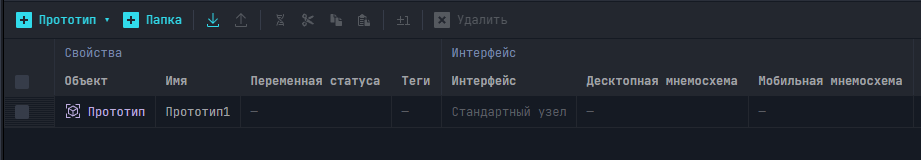

1. Создайте пустой прототип Прототип1

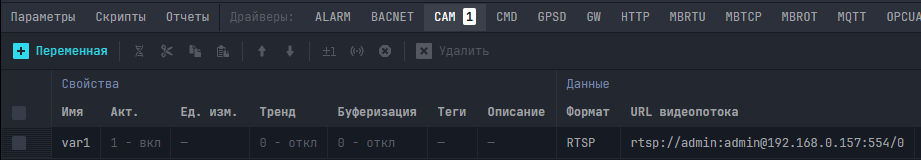

3. Зайдите в прототип и во вкладке CAM создайте новую переменную var1. В поле Формат укажите формат данных RTSP, а в поле URL видеопотока укажите адрес потока, например: rtsp://admin:admin@192.168.0.157:554/0. Нажмите Сохранить.

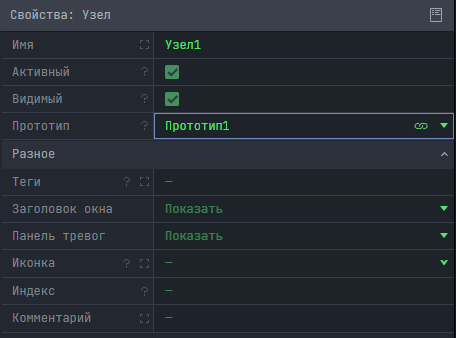

4. Создайте новый узел Узел1. В свойствах узла в поле Прототип выберите созданный ранее прототип Прототип1. Нажмите Сохранить.

5. Создайте новую мнемосхему Мнемосхема1. Нажмите Сохранить.

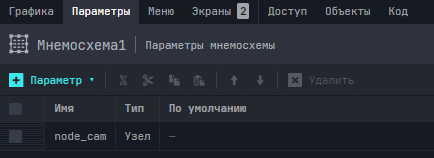

6. Во вкладке Параметры мнемосхемы создайте новый параметр привязки к узлу, например, с именем node1. Нажмите Сохранить.

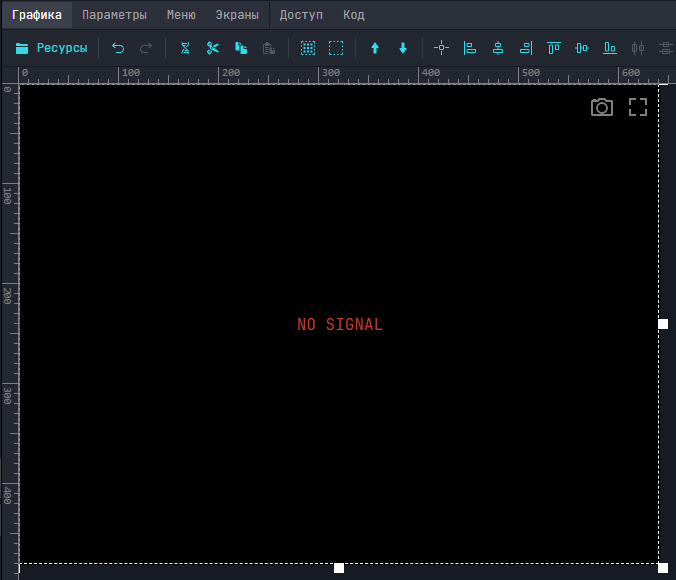

7. Перейдите на вкладку Графика мнемосхемы. Найдите в библиотеке контрол Видео и добавьте этот элемент на мнемосхему.

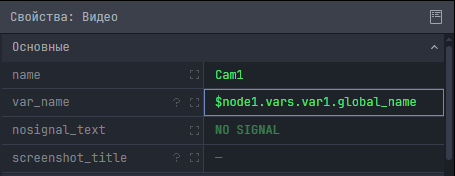

8. В свойствах элемента Видео в поле var_name укажите созданную переменную в виде:$node1.vars.var1.global_name. Нажмите Сохранить.

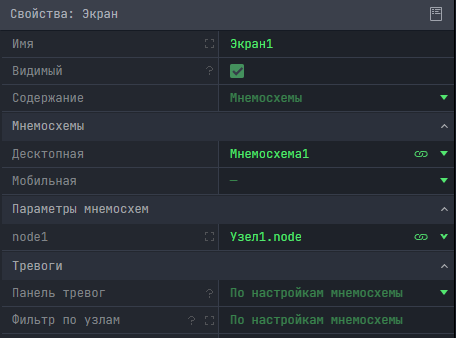

9. Создайте новый экран, в свойствах экрана привяжите созданные узел Узел1 и мнемосхему Мнемосхема1. Нажмите Сохранить. Выполните сборку проекта.

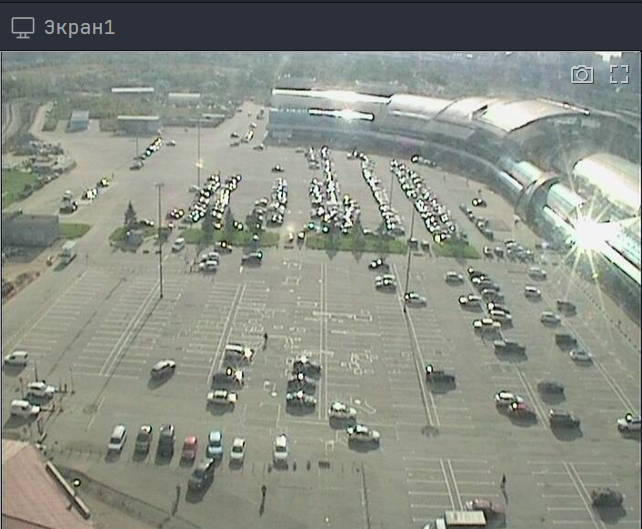

10. На экране появится изображение с камеры.
